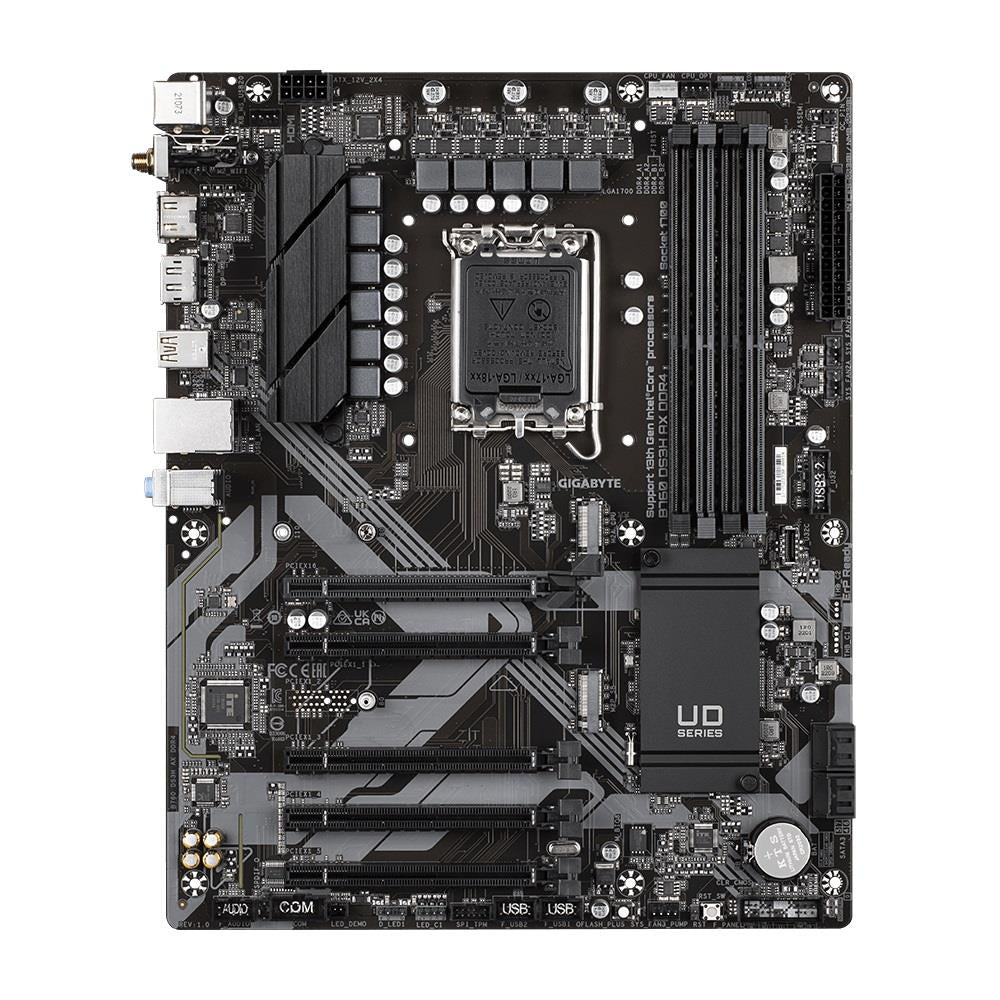

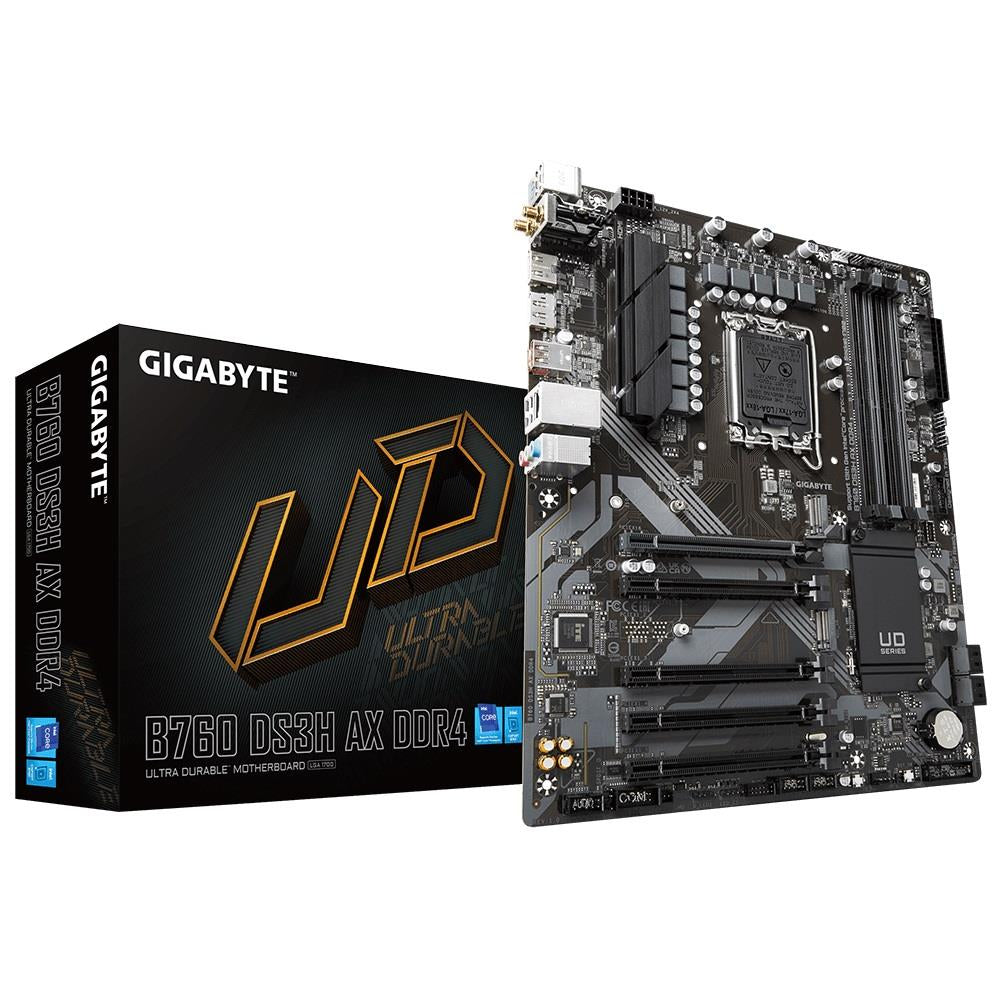

Płyta główna Gigabyte B760 DS3H AX DDR4

B760/DDR4/SATA3/M.2/USB3.2/PCIe4.0/WiFi/BT/s.1700/ATX

Model B760 DS3H AX DDR4

Gniazdo procesora LGA1700

Rodzina procesora

Zintegrowany procesor Nie

Rodzaj pamięci DDR4

Liczba gniazd DDR4 4

Porty USB na tylnym panelu 6

Porty USB do wyprowadzenia z płyty 7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 2

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 3

FireWire (IEEE 1394) Nie

Port / Złącze COM Tak

Port / Złącze LPT Nie

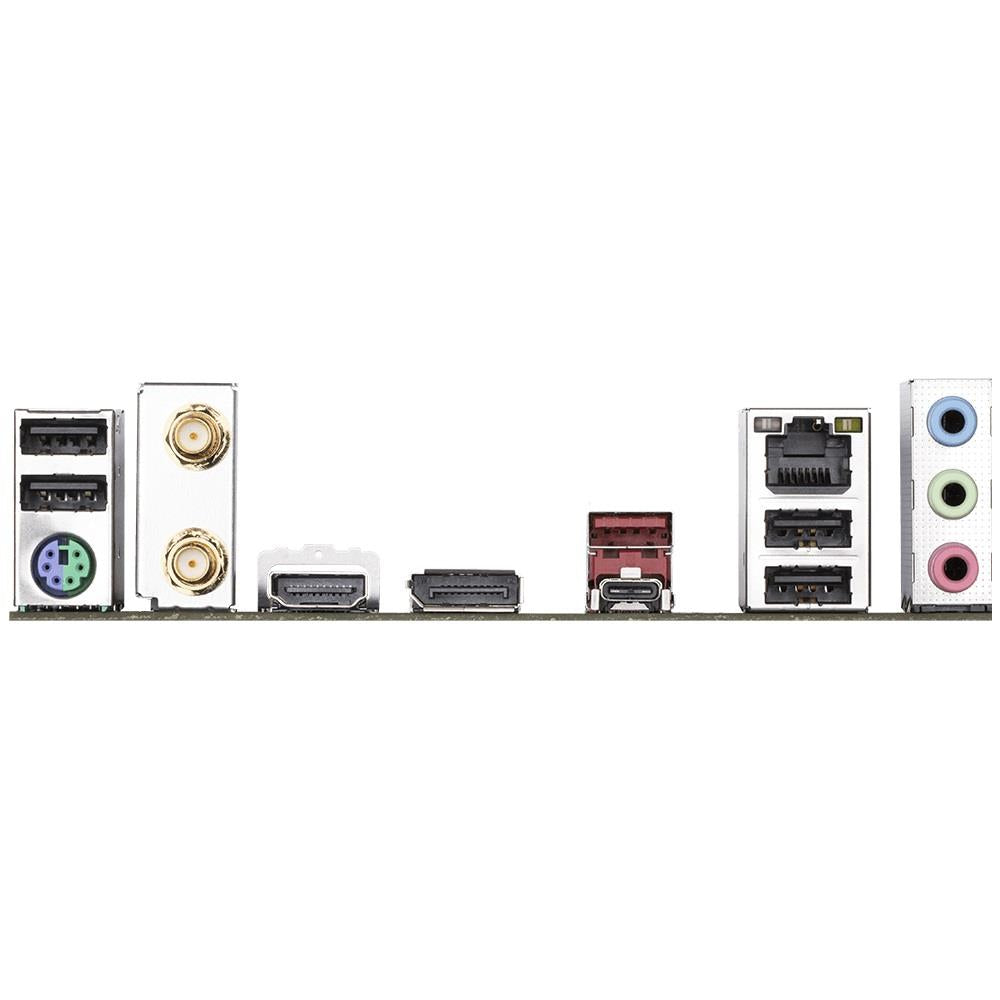

Złącza zewnętrzne

• 1 x PS/2 Klawiatura/Mysz Combo
• 1 x DisplayPort
• 1 x HDMI
• 1 x Line In
• 1 x Line Out
• 1 x MIC
• 1 x RJ-45
• 4 x USB 2.0
• 1 x USB 3.1
• 1 x USB 3.1 Type-C
• 2 x SMA

Złącza dostępne na płycie

• 1 x 4pin wentylator procesora
• 1 x 4pin wentylator procesora chłodzenie cieczą
• 3 x 4pin wentylator obudowy
• 1 x 4-pin wentylator chłodzenia cieczą
• 1 x 8pin 12V zasilanie
• 1 x 24pin ATX zasilanie
• 2 x M.2
• 4 x SATA III 6Gb/s
• 4 x USB 2.0/1.1
• 2 x USB 3.0
• 1 x USB C
• 1 x Port szeregowy
• 1 x TPM
• 1 x System panel
• 1 x Przedni panel audio
• 1 x Wyjście S/PDIF
• 1 x Zworka Clear CMOS
• 1 x Przycisk reset
• 1 x Przycisk Q-Flash Plus
• 2 x Taśma LED RGB
• 2 x Adresowalna dioda LED

Funkcje specjalne

• Obsługa GIGABYTE Control Center (GCC)
• Obsługa Q-Flash
• Obsługa Q-Flash Plus

Bios

• 1 x 128 Mbit flash
• Korzystanie z licencjonowanego systemu AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty ATX

Wymiary 30.5 x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 10
• Windows 11

Oprogramowanie

• Norton Internet Security (wersja OEM)
• Oprogramowanie do zarządzania przepustowością sieci LAN

Częstotliwość szyny pamięci

• 2133 MHz
• 2400 MHz
• 2666 MHz
• 2933 MHz
• 3000 MHz
• 3200 MHz
• 3300 MHz
• 3333 MHz
• 3400 MHz
• 3466 MHz
• 3600 MHz
• 3666 MHz
• 3733 MHz
• 3800 MHz
• 3866 MHz
• 4000 MHz
• 4133 MHz
• 4300 MHz
• 4266 MHz
• 4400 MHz
• 4500 MHz
• 4600 MHz
• 4700 MHz
• 4800 MHz
• 4933 MHz
• 5000 MHz
• 5133 MHz
• 5333 MHz

Maks. wielkość pamięci 128 GB

Gniazda rozszerzeń

• 4 x PCIe 3.0 x 16
• 1 x PCIe 4.0 x 16

Maksymalna ilość urządzeń SATA 4

RAID Tak

Szczegółowe dane o interfejsach dysków/napędów

Procesor:

1 x złącze M.2 (gniazdo 3, Key M, obsługa SSD typu 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

• 1 x złącze M.2 (gniazdo 3, Key M, obsługa SSD typu 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 złącza SATA 6 Gb/s

Grafika

• Port HDMI obsługujący maksymalną rozdzielczość 4096x2160 przy 60 Hz - Obsługa wersji HDMI 2.0 i HDCP 2.3.
• Port DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304 przy 60 Hz - obsługa wersji DisplayPort 1.2 i HDCP 2.3

(Specyfikacje grafiki mogą się różnić w zależności od obsługi procesora.)

Karta dźwiękowa

• Realtek Audio CODEC
• High Definition Audio
• 2/4/5.1/7.1-channel
• Wyjście S/PDIF

Interfejs sieciowy

• 1 x 10/100/1000 Mbit/s
• Wi-Fi 802.11a/b/g/n/ac/ax
• Bluetooth

Interfejs sieciowy

LAN: Realtek GbE LAN chip (1 Gbps/100 Mbps)

Komunikacja bezprzewodowa:

• AMD Wi-Fi 6E RZ608 (MT7921K)
• WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.2
• Obsługa standardu bezprzewodowego 11ax 80 MHz i szybkości transmisji danych do 1,2 Gb/s
